Процесс печати планов эвакуации на фотолюминесцентной плёнке

Современный фотолюминесцентный план эвакуации нужен для простой и быстрой ориентации в помещении при плохой видимости. В обычных условиях он выглядит как понятная схема с маршрутами, обозначениями и служебной информацией. При отключении света такой план остаётся заметным и помогает быстрее найти путь к выходу.

Печать планов эвакуации требует аккуратного подхода. Важно всё: качество основы, чёткость линий, читаемость знаков, стойкость поверхности и правильное размещение на объекте. Если на этапе производства или монтажа допустить ошибку, схема может потерять практическую пользу в самый неподходящий момент.

Большую роль играет и соблюдение норм. ГОСТ 34428-2018 задаёт требования к фотолюминесцентным материалам и помогает понять, каким должен быть носитель для таких изделий. Поэтому изготовление планов эвакуации связано не только с печатью, но и с точной проверкой материала, конструкции и условий эксплуатации.

Что такое фотолюминесцентный план эвакуации и как он работает

Основа такого решения — ФЭС. Так называют фотолюминесцентную эвакуационную систему, которая остаётся видимой после отключения основного освещения. Принцип работы простой: поверхность накапливает свет от ламп или дневного освещения, а затем постепенно отдаёт его в темноте.

За счёт этого план эвакуации при пожаре остаётся различимым даже тогда, когда обычная печатная схема уже плохо видна. Для человека в незнакомом помещении это особенно важно. В стрессовой ситуации мало кто будет долго разбираться в деталях. Нужен понятный ориентир, который сразу подсказывает направление движения.

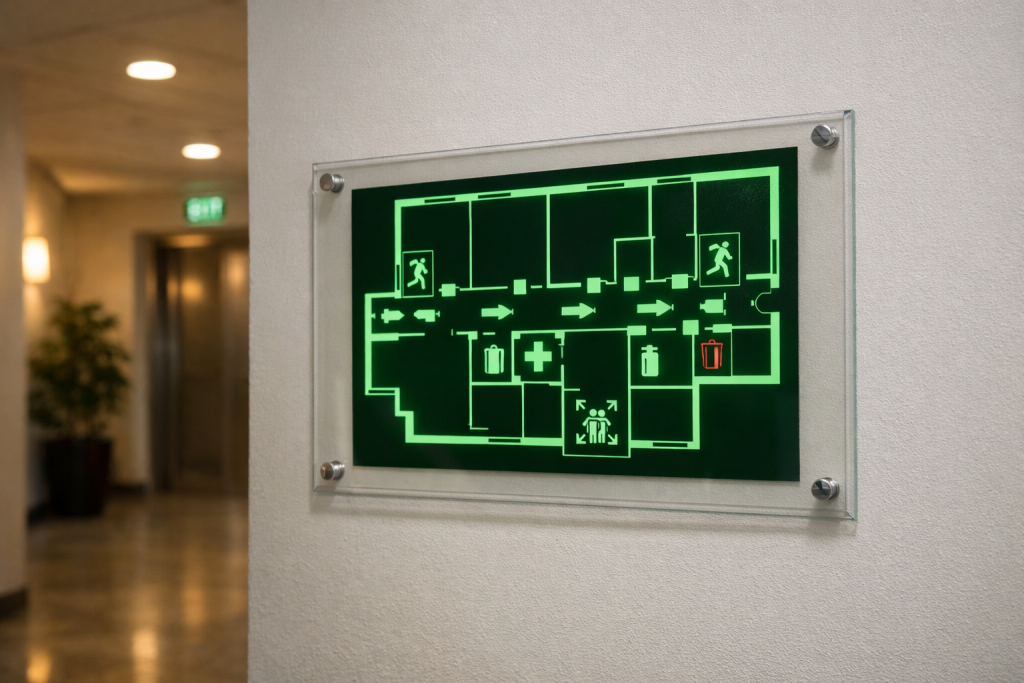

Днём светящийся план эвакуации воспринимается как обычная схема. После затемнения он продолжает работать и не требует отдельного источника питания. Это удобно для зданий с длинными коридорами, лестницами, переходами и зонами, где при аварии сложно быстро сориентироваться.

Как работает такая схема:

— поверхность получает свет от освещения;
— после затемнения начинает светиться;
— маршруты и обозначения остаются заметными.

Именно поэтому применение ФЭС особенно полезно в местах, где важна быстрая и понятная навигация.

Нормативная база: какой ГОСТ регулирует производство планов эвакуации

В теме нормативов легко запутаться, потому что для планов эвакуации используют сразу несколько документов. Один стандарт отвечает за материал, другой — за оформление и содержание схемы, а общие требования задаются пожарным законодательством.

ГОСТ 34428-2018 касается фотолюминесцентных материалов и их свойств. Он помогает понять, каким должен быть носитель, чтобы план сохранял нужные характеристики в процессе эксплуатации. ГОСТ 12.2.143-2009 относится к самой схеме: её составу, оформлению и читаемости. Отдельно учитываются требования пожарной безопасности, которые опираются на ФЗ-123 и общую систему регулирования в этой области.

Для удобства можно ориентироваться на такую схему:

Проверку обычно выстраивают поэтапно. Сначала смотрят на сам план, затем оценивают материал, после этого проверяют, подходит ли выбранное место размещения. Такой порядок помогает избежать ситуации, когда схема выглядит аккуратно, но в реальных условиях работает слабо.

Типы планов эвакуации: локальный, этажный, секционный и сводный

Виды планов эвакуации различаются по масштабу и назначению. Один вариант подходит для отдельного помещения, другой — для целого этажа, третий нужен для большого участка здания. Поэтому выбирать формат лучше с учётом планировки, площади и сложности маршрутов.

Этажный план используют чаще всего. Он показывает выходы, лестницы, коридоры, направления движения и расположение средств пожаротушения в пределах одного уровня. Такой формат удобен для офисов, торговых площадок, административных зданий и других объектов с понятной этажной структурой.

Локальный план размещают в конкретной точке. Например, в номере гостиницы, кабинете, офисном блоке или отдельном помещении. Он помогает человеку быстро понять, куда двигаться именно из того места, где он находится.

Секционный план применяют на больших или сложных этажах. Когда одна схема получается перегруженной, пространство делят на отдельные участки. Так информация воспринимается легче.

Сводный план эвакуации нужен для общего обзора объекта. Его чаще используют ответственные сотрудники, которым важно видеть всю структуру здания и координировать действия персонала.

Если кратко:

— локальный — для отдельной зоны;
— этажный — для одного уровня;
— секционный — для части большого этажа;
— сводный — для общего обзора объекта.

Такой подход помогает быстрее понять, какой вариант подойдёт для конкретного здания.

В каких случаях обязателен фотолюминесцентный план эвакуации

Вопрос об обязательности обычно возникает у тех, кто отвечает за безопасность на объекте. Универсального ответа для всех зданий нет. Здесь важно учитывать особенности помещения, уровень освещённости, планировку и то, насколько быстро человек сможет сориентироваться при аварийной ситуации.

Обязательный план эвакуации особенно актуален там, где много посетителей, есть длинные коридоры, запутанные переходы, лестничные клетки или участки с нестабильным освещением. Если человек впервые оказался в здании, времени на раздумья у него не будет. Схема должна считываться сразу, без напряжения и лишних поисков.

Когда нужен ФЛ-план? Прежде всего в тех местах, где при отключении света обычный носитель становится малозаметным. Светонакопительная поверхность в таком случае помогает сохранить ориентир и делает маршрут более понятным. Для объектов с высокой проходимостью такой вариант часто оказывается самым практичным.

Отдельно учитываются требования пожарной инспекции. Во время проверки смотрят не только на наличие схемы, но и на то, насколько она понятна, заметна и уместна в конкретной точке. Поэтому план эвакуации для организации оценивают вместе с особенностями самого здания, режимом его работы и числом людей, которые находятся внутри.

Понять, стоит ли пересмотреть текущее решение, можно по простым признакам:

— длинные или разветвлённые пути выхода;
— участки, где возможны перебои со светом;
— помещения с посетителями, плохо знакомыми с объектом;
— сложная геометрия коридоров, холлов и переходов;
— повышенное внимание со стороны надзорных органов.

В таких условиях фотолюминесцентный формат выглядит оправданно и помогает сделать навигацию надёжнее.

Выбор материала: подложка и лицевой слой для плана эвакуации

Материал плана эвакуации влияет не только на внешний вид. От него зависит, как долго схема сохранит форму, останется ли поверхность ровной, не ухудшится ли читаемость и как изделие будет вести себя в повседневной эксплуатации. Поэтому смотреть стоит сразу на всю конструкцию, а не только на верхний слой.

Для внутренних помещений часто выбирают подложка ПВХ. Такой вариант удобен в монтаже, имеет ровную поверхность и подходит для спокойных условий, где нет сильной влажности, ударной нагрузки и заметных перепадов температуры. Для более требовательной среды чаще используют алюминиевый композит. Он прочнее, стабильнее по форме и лучше подходит для мест с повышенной нагрузкой или более строгими требованиями к внешнему виду.

Светонакопительный эффект обеспечивает фотолюминесцентная плёнка. Она отвечает за накопление света и последующее свечение в затемнённой среде. Но на практике важен и лицевой слой. Он защищает изображение, влияет на стойкость к истиранию, облегчает уход за поверхностью и помогает дольше сохранить аккуратный вид готового изделия.

При выборе полезно оценить несколько моментов:

— где именно будет размещён план;
— возможны ли механические повреждения;
— насколько важен долгий срок службы;
— есть ли требования к внешнему виду;
— как часто поверхность придётся очищать.

Для офисного коридора и для проходной зоны с высокой нагрузкой решение часто выбирают разное. Такой подход вполне логичен, потому что условия эксплуатации у этих пространств заметно отличаются.

Подготовка макета плана эвакуации: требования и рекомендации

Грамотный макет план эвакуации начинается с понимания того, как человек будет воспринимать схему в помещении. Важно, чтобы всё считывалось быстро: где находится выход, куда двигаться, где размещены лестницы и средства пожаротушения. Если файл собран без учёта масштаба, логики маршрутов и визуальной ясности, даже хорошая печать не даст нужного результата. Поэтому подготовка файла требует внимательности уже на старте.

Сначала проверяют основу схемы: актуальна ли планировка, правильно ли отмечены выходы, совпадают ли маршруты с реальной конфигурацией помещения. Затем смотрят на читаемость. Слишком мелкие подписи, слабый контраст и перегруженность деталями заметно ухудшают восприятие. Именно поэтому ГОСТ требования макет помогают держать правильный баланс между точностью и наглядностью.

Разработка плана эвакуации всегда опирается на корректные исходные данные. Без них сложно получить схему, которой можно доверять. После сбора информации начинается макетирование. Здесь важно выстроить понятную композицию, где основные элементы сразу бросаются в глаза, а второстепенные не мешают общему восприятию.

Перед запуском в печать полезно проверить следующее:

— хорошо ли читаются условные обозначения;
— не перегружена ли схема мелкими элементами;
— совпадает ли план с реальной обстановкой;
— заметны ли маршруты и важные служебные точки;
— понятна ли логика схемы с первого взгляда.

Хороший макет воспринимается легко. За этой простотой обычно стоит аккуратная и очень точная подготовительная работа.

Типичные ошибки производства планов эвакуации и как их избежать

Даже при хорошем макете готовый план может оказаться неудачным, если на этапе производства были допущены ошибки при изготовлении плана. Часть проблем видна сразу, но многие проявляются позже. Сначала всё выглядит аккуратно, а через время становятся заметны перекосы, потеря яркости, слабая читаемость или расхождения с требованиями.

Одна из самых частых причин — дефекты печати. К ним относят смазанные линии, нечёткие обозначения, слабый контраст и неаккуратную проработку мелких деталей. Для плана эвакуации такие недочёты особенно неприятны, потому что человек должен считывать схему быстро и без лишнего напряжения. Ещё одна распространённая проблема — выцветание плана. Она возникает, когда подобраны неподходящие материалы или нарушена технология изготовления. В результате поверхность тускнеет, а изображение теряет ясность раньше ожидаемого срока.

Отдельного внимания требует нарушение ГОСТ. Иногда план выглядит вполне ровно и опрятно, но при проверке выясняется, что он не соответствует нормам по структуре, читаемости или исполнению. В итоге появляется брак план эвакуации, который приходится переделывать и заново согласовывать.

При приёмке полезно проверить несколько моментов:

— чёткие ли линии и обозначения;
— нет ли пузырей, искажений и перекосов;
— ровно ли выглядит поверхность;
— совпадает ли изделие с утверждённым макетом;
— не перегружена ли схема визуально.

Чем раньше замечены такие недочёты, тем проще исправить ситуацию без повторного монтажа и лишних затрат.

Сравнение материалов: фотолюминесцентная плёнка vs светоотражающая vs обычный пластик

При выборе основы для схемы важно смотреть не только на внешний вид, но и на поведение материала в реальных условиях. Сравнение материалов план эвакуации помогает понять, какой вариант подходит для постоянной навигации, а какой лучше оставить для других задач.

Разница между вариантами хорошо заметна уже по принципу работы. Формат фотолюминесцентный vs светоотражающий сравнивают чаще всего, потому что внешне они могут показаться похожими. Но один материал накапливает свет и остаётся заметным после затемнения, а второй работает только при внешнем освещении. Обычный пластик выглядит привычно и аккуратно, но в темноте не помогает сориентироваться.

Если разбирать плюсы и минусы материалов по сути, картина получается понятной. Светонакопительная поверхность удобна там, где важна видимость после отключения света. Светоотражающий материал полезен при наличии направленного освещения. Обычный пластик подойдёт для спокойных условий, где нет требований к свечению.

Таблица сравнения:

Такая таблица сравнения помогает быстро увидеть разницу и убрать лишние сомнения. Для плана эвакуации особенно важно, чтобы схема оставалась заметной в затемнённой обстановке.

Преимущества фотолюминесцентных планов эвакуации

Преимущества ФЛ-плана хорошо заметны в повседневной эксплуатации и особенно важны в аварийной ситуации. Такой план легче воспринимается, остаётся заметным при слабом освещении и помогает быстрее понять направление движения к выходу.

Один из главных плюсов — видимость в темноте. Пока в помещении есть нормальный свет, почти любая схема читается без труда. Но при сбое освещения ситуация меняется. Светонакопительная поверхность продолжает быть заметной и поддерживает навигацию в тот момент, когда обычная печатная схема теряет часть своей полезности.

Ещё одно важное достоинство — долговечность. При хорошем материале и аккуратном производстве план долго сохраняет форму, чёткость линий и опрятный внешний вид. Для объектов с постоянным потоком людей это особенно удобно, потому что не приходится часто думать о замене.

С практической стороны важна и безопасность при пожаре. В сложной ситуации человек не вчитывается в схему долго. Ему нужен простой и понятный ориентир. Чем быстрее считывается маршрут, тем спокойнее и организованнее проходит движение к выходу. От этого напрямую зависит эффективность эвакуации.

Фотолюминесцентные планы ценят за надёжность и понятную работу в реальных условиях. Они помогают сохранить навигацию заметной тогда, когда освещение уже не даёт нужной опоры.
